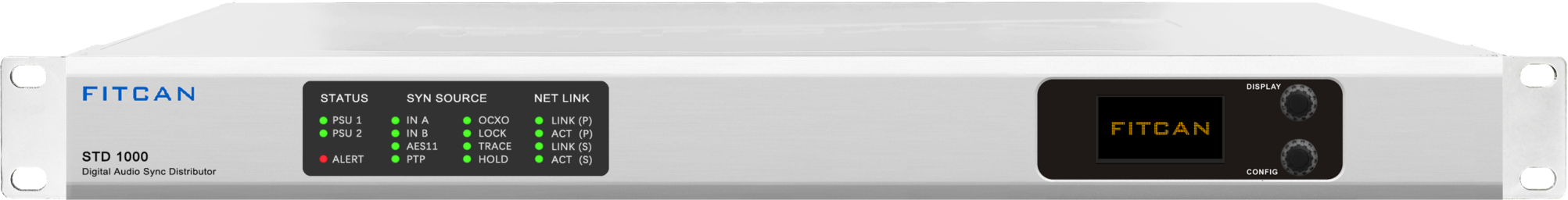

STD1000 既是一款廣播級數字音頻字時鐘(Word Clock)分配器,也是一臺適用于專業數字音頻系統內各網絡時鐘、基帶時鐘間相互轉換及分發的裝置。
功能特點
適用于廣播數字音頻系統內各類網絡時鐘、基帶時鐘間的相互轉換及分發
單設備包含Word Clock、AES11、PPS+ToD、PTPv2、PTPv1(需擴模塊)輸入和輸出接口
內置恒溫晶體振蕩器,自動馴服,同步丟失時能維持輸出
主備信號源 A/B 自動倒備,平滑切換,參數可配
同步時鐘再生功能,有效降低抖動,提高頻率和相位精度與穩定度
同時支持PTPv1和PTPv2,能充當AES67和其他設備的主時鐘、從時鐘和邊界時鐘
電信級設計,雙電源供電,長時間不間斷工作
本地化的監視與操作,同時支持遠程監控
技術指標
OCXO 頻率穩定度: 1×10-9
跟蹤過程調節范圍:小于±0.5 ppm
采樣率:32K-192KHz (出廠48KHz)
Word Clock 輸出特性:4.5V@75Ω
機箱結構:19英寸 1U 雙電源

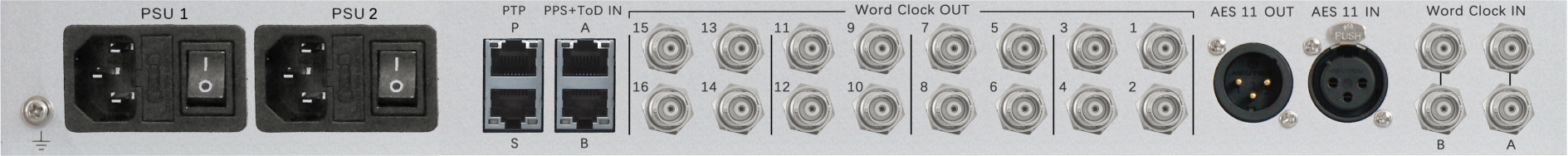

接口參數
WordClock 輸入: 2×BNC,直通環出2×BNC
WordClock 輸出:16×BNC,4組
AES11 輸入:1×XLR(母)
AES11 輸出:1×XLR(公)
PPS+ToD:2×RJ45(輸入輸出可配置)
AoIP(PTP):2×RJ45(主/備)
