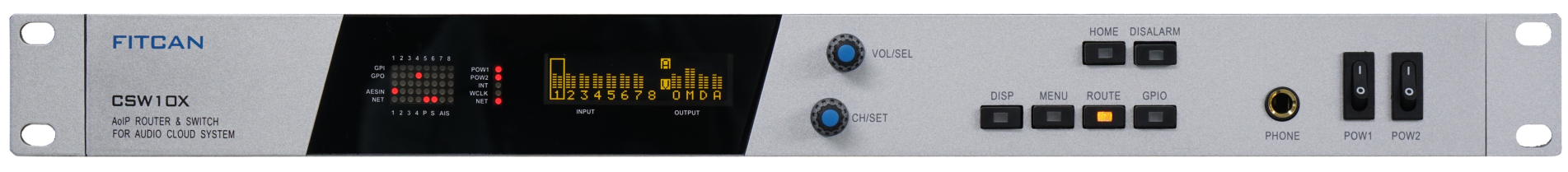

CSW10X能對來自不同路徑、不同傳輸形式的信號源進行備份切換，信號類型包括AES/EBU、MADI、模擬信號以及AoIP，按優先級可自定義的備切信號數量為1-8個。CSW10X能單機或聯網運行，網絡中斷不會影響本地信號的路由及切換，當接入總控監測平臺后，所有監測及管理工作均可由系統完成，并能與其它設備協同工作。
技術指標
參見CR100技術指標
功能特點
1U 標準機箱，雙冗余電源
AoIP 可選配 AES67+AES70 或其他模塊 ，雙千兆網主備冗余
MADI光纖接口，單模和多模可選
4個輸入均可選擇 AES/EBU 或模擬立體聲線路
4個 AES/EBU輸出，2對立體聲模擬線路輸出
第1路 AES/EBU 輸出和第1路模擬輸出帶回采監測，并支持關機直通
所有優先級的備切信號均可來自AoIP、MADI、AES/EBU和模擬輸入
監測項包括基帶/網絡丟失、停播、失衡、削波、反相以及回采比對錯誤等
每個監測項可預置不同的閾值參數，啟閉自動切換功能，自動生成告警和切換日志
信號恢復后，可依據設定進行自動恢復或手動恢復
可按周循環指定不同的播出有效時段，防止誤報誤切
內置高穩時鐘，支持網絡校時
8GPI+8GPO，開關量可通過網絡傳輸，遠程控制
WordClock（字時鐘同步信號）輸出，用于向周邊設備傳遞網絡時鐘，組建同步網
OLED 顯示屏，標準電平表，能對所有源及目標信號進行本地監聽
系統設置可由本機或通過網絡進行，路由表及配置信息斷電保護，開機自動重載
