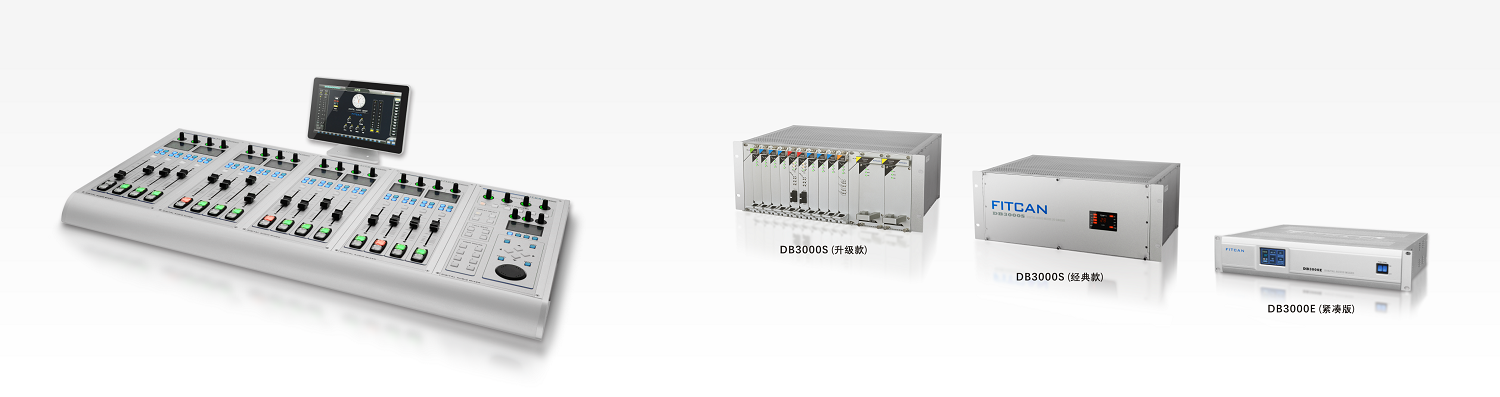

DB3000數字調音臺是為中國廣播機構所量身定制系列化產品,分為DB3000S(升級款)、DB3000S(經典款)、DB3000E(緊湊版)。其中DB3000S(升級款)和DB3000S(經典款)采用插卡機箱結構,自定義選配接口卡,并支持熱插拔;DB3000E(緊湊版)為固定接口形式;三款調音臺均可選配支持電動推子的控制面板。
· 優異的技術架構
分布式FPGA+DSP的核心架構,主DSP選用SHARC浮點處理器,具備(SIMD)內核,同時啟用IIR濾波器等硬件加速功能
深度優化的Linux內核支撐了優越的人機界面和牢靠的網絡通信機制;模塊化、分體式結構設計可滿足不同場景配置的需要
· 穩定的安全策略
冗余電源和熱插拔機制,內置網絡交換機,確保系統長時間穩定運行
具備停播、削波、反相等多項報警和恢復技術,加快了故障的發現和處理速度
具備分級權限管理功能,能預防誤操作帶來停播事故
· 遠程監測與管理
核心路由中增加了第二條預聽/監聽母線,可通過網絡發送到遠端實時查看到調音臺的當前狀態以及輸入輸出信號的電平變化
不影響播出的情況下完成對輸入和輸出母線的無損監聽,在授權情況下還可進行遠程配置、糾錯和接管
系統使用AES70開放式遠程管理架構(可由用戶定制NMOS協議),能被第三方系統管理和路由
· AoIP云調音臺
具備AoIP功能,能通過主控板以主備方式雙向傳輸24bit不壓縮的數字音頻信號
可自定義選擇AES67+AES70或其他模塊,AoIP通道數為64進64出,時延小于5毫秒
具備設備互聯功能,在網管軟件作用下,能實現資源共享、路由備份、協同處理等應用
功能特點
網絡化、模塊化、分體式廣播級數字直播調音臺
符合新版《GY/T 274-2013 數字調音臺技術指標和測量方法》標準的 Ⅰ級要求
主備AoIP接口,遵循GY/T 304-2016(AES67)及GY/T 322-2019(AES70)標準,通過更換模塊可支持其他協議
支持MADI 雙向接入,方便與其它設備進行多通道互聯
完善的母線結構,包括PGM、REC、N-X、AUX、MONITOR等,4個監聽和4個對講通道,共10~16條立體聲母線
每通道均具有A/B選擇(或16選1)、相位糾錯、均衡及動態開關
雙路供電冗余設計,無單電源節點,刀片電源支持熱插拔
無風扇設計,超靜音工作,適合在錄音及演播室內使用
推子及控制模塊采用高對比度、廣視角的彩色TFT屏作為顯示單元
推子選用高端產品(P+G、ALPS選配)
專用表橋設計,工業級品質,配多點觸控電容屏,操控靈活方便
設備正常運行時不依賴表橋,表橋可用于參數配置及實時監測
內置網絡交換機,能通過AES70進行控制管理,便于用戶集成與監測
當音頻機箱失去網絡連接時,自動維持當前狀態,本地聲音不會中斷
符合國標和ITU-R標準的響度表和真峰值表,調音臺具有自動啞音功能,帶響度表
NTP網絡標準吋間同步技術
接口參數
DB3000S音頻接口卡類型
主處理卡槽
· 核心處理卡(板載 64×64 AoIP 接口)
標準接口卡槽(可選配高密度接口卡)
· 4 路 MIC/模擬線路輸入卡(帶幻象電源)
· 4 路立體聲模擬線路輸入卡(8ch)
· 4 路立體聲模擬線路輸出卡(8ch)
· 4 路 AES/EBU 輸入+ 4 路 AES/EBU 輸出卡
擴充接口卡槽
· 雙 MADI (主/備)光纖卡
· AoIP 接口卡
DB3000E音頻接口
話筒/線路輸入:8ch(XLR)
立體聲線路輸入:8 stero(16ch)(D型頭)
立體聲線路輸出:4 stero(8ch)(XLR)
4 stero(8ch)(D型頭)
AES/EBU輸入:4 AES/EBU (8ch)(D型頭)
AES/EBU輸出:4 AES/EBU (8ch)(D型頭)
MADI接口:64 ch+64 ch
AoIP接口:64 ch+64 ch(1000BASE-T)
GPI/O:8GPI+8GPO(D型頭)
字時鐘輸入輸出:各1個(D型頭)
