模擬音頻分配器包括兩個型號,分別是有源分配器(ADS208)和無源分配器(ADS212)。

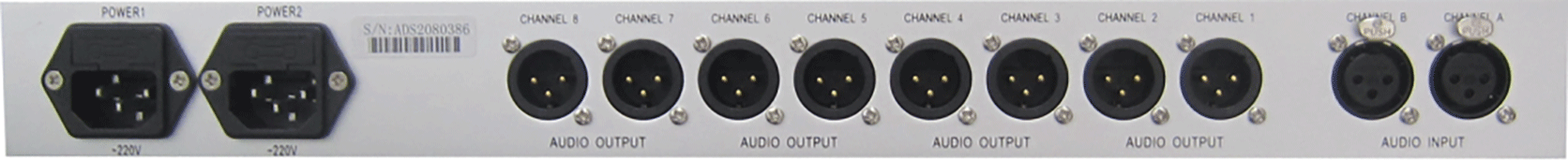

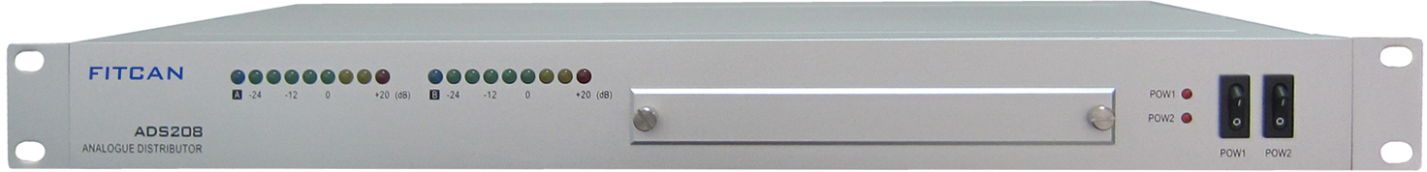

ADS208(有源)
功能特點
2通道輸入(A和B)、8通道輸出(1-8),均為平衡式卡儂接口
輸入?yún)⒖茧娖娇赏ㄟ^內部開關設置成+4dBu或-10dBV,便于連接設備
面板帶有設置開關,每個輸出通道可選定為A或B任一輸入信號,或(A+B)/2兩個輸入信號的平均值(單聲道)
輸出末級采用電子變壓器電路,能直接連接成平衡或不平衡方式,每通道的輸出電平可通過面板電位器進行微調
關機后,兩個輸出通道分別與兩個輸入通道直接連通,應用于總控系統可實現主通路的關機直通
面板帶有輸入信號電平表,指示輸入信號的幅度大小
雙電源供電
技術指標
輸入阻抗: 10KΩ(平衡)/ 5KΩ(不平衡)
輸出阻抗: 100 Ω
輸入?yún)⒖茧娖剑?4dBu/-10dBV
輸出電平調整范圍:-20dB~+6dB
最大電平:+24dBu
頻率響應:±0.1dB(20Hz-20KHz)
THD+N: 0.002% (20Hz-20KHz)
噪音: < -95dBu(A計權)
隔離度:> 85dB (全頻帶任意通道間)
體積:19英寸 1U 標準機箱
ADS212(無源)
功能特點
2個1進6出無源模擬音頻分配器,適合2個單聲道或1個立體聲使用
通過電阻網絡實現信號分配(也可選配帶高品質輸出隔離 變壓器)
安全模式下不需電源,即可工作
