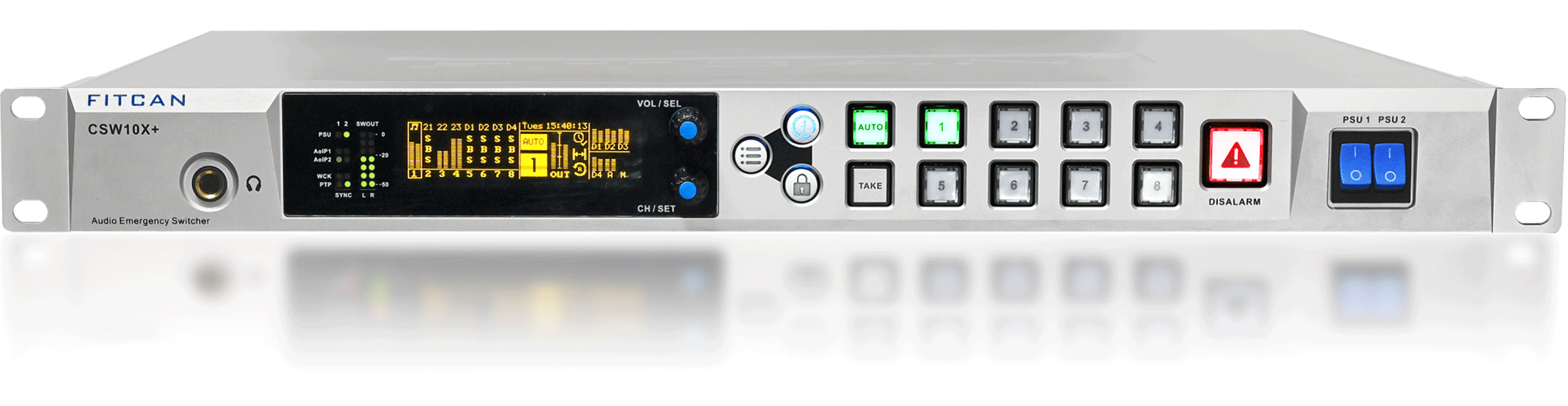

CCSW10X+是CSW10X的升級產品,保持 CSW10X 核心框架及各項主要功能不變,作了以下改進和提升(基本功能請見上頁CSW10X部分介紹)
· 傳監隔離的雙AoIP接口 :以FPGA作為音頻切換和路由的核心,具備2個相互獨立的AoIP模塊接口,可以插入不同模塊,實現對不同類型的AoIP系統的同構或異構接入。兩個AoIP模塊均具備獨立且冗余的千兆網口,并通過FPGA以TDM電路的形式交換音頻信號。
· MCU+FPGA高可靠性設計:設備內音頻信號適配到I2S原始音頻格式,并在FPGA內部完成電路級切換。采用路由控制單元與網絡通信單元相分離的設計。

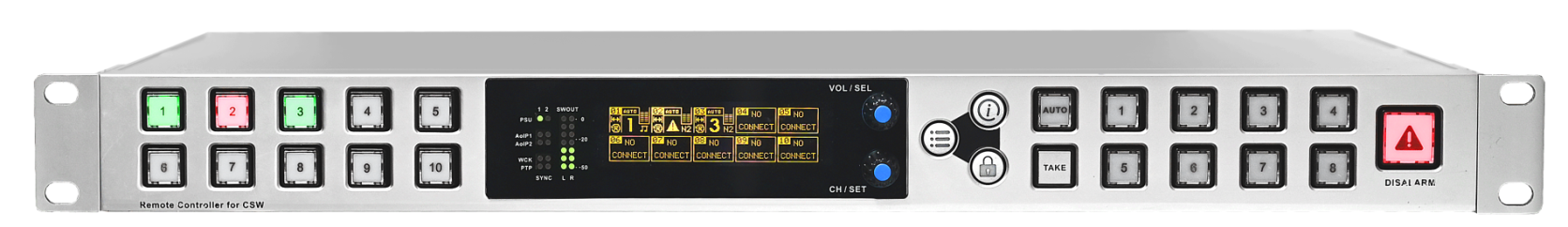

· 多種控制方式:內置高精度實時鐘(RTC),參數下載到本地,監測和切換功能均在機內獨立完成。IP網絡并行獲取設備運行狀態,網絡發生故障時,所有監測、報警、切換功能仍正常脫機進行,并可通過遙控面板進行遠程干預。本機面板可進行應急操作。
· 數字與模擬音頻全回采分析:對AES/EBU及模擬線路的輸入和輸出進行高阻回采分析,可用于本機的計算分析,也可以通過AoIP網絡發送到遠端應用(如內容比對)。
· 完備的同步設計:可自定義選擇AoIP同步、MADI同步、外字時鐘同步(2個)、內同步,兩個AoIP模塊均可在主時鐘或從時鐘方式工作,并通過FPGA 實現兩個AoIP 系統的時鐘同步對接。
性能指標

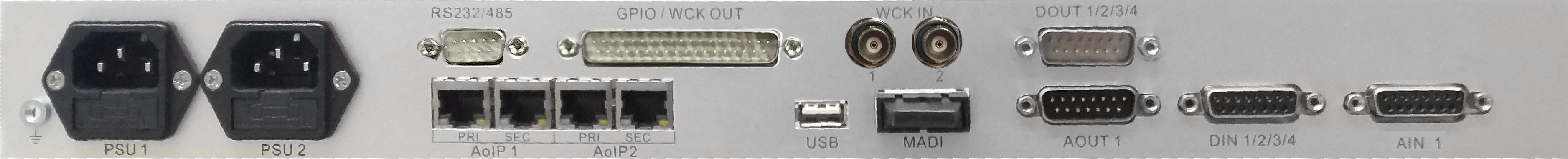

AES3接口:4 進 4 出
模擬接口:1 立體聲輸入 + 1 立體聲輸出
MADI接口:1 MADI(多模/單模SC接口)
網絡接口:4 100M/1000M 自適應(2個AoIP模塊各2個)
同步接口:2 wordclock in(BNC) ,1 wordclock out(D-SUB)
其他接口:8GPI+8GPO RS232 RS485
采樣率:48KHz
量化深度:24bit
頻率響應:±0.2dB(20-20KHz)
THD+N:0.001%(數字)0.01%(模擬)
動態范圍:> 135dB(數字)> 110dB(模擬)
隔離度:> 100dB(1KHz 任意輸入輸出)
相位差:< 0.5°(20-20KHz)
數字抖動:優于0.003UI
SRC范圍:20K-216KHz
