DDS208i是DDS208數字音分的升級版本,增加了AoIP網絡接口,使之能運行于AoIP總控/監測系統,完成信號采集和基于AoIP的遠程傳送功能。

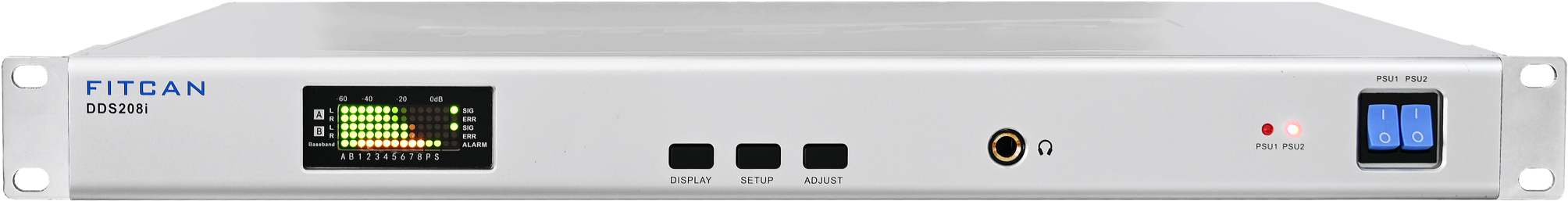

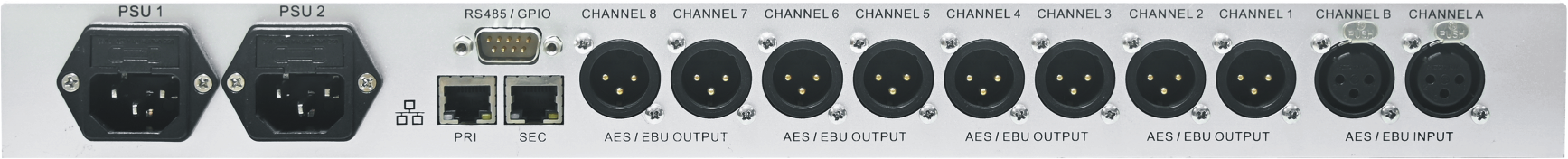

1U標準機箱,2個AES/EBU輸入(XLR),8個AES/EBU輸出(XLR),雙電源
對2路AES/EBU輸入信號進行高阻旁路采集和分析,包括PLL失鎖等AES3錯誤
對基帶幅值進行測量,當錯誤發生時,或者輸入基帶幅度過低時及時提交報警
對8路AES/EBU輸出信號進行高阻旁路回采和分析,包括與輸入的一致性比對分析,以及輸出鏈路的阻抗匹配分析
輸出信號與輸入不一致時,或者當出現 AES/EBU輸出鏈路開路、短路等失配故障時,均能提交報警
面板LED燈顯示電平大小和AES3狀態,帶本機耳機輸出
對高阻采集的輸入和輸出基帶信號進行 AES3 解碼,再轉換成 AoIP 流用于遠程監測和監聽
信號電源(5V)與控制電源(3.3V)分離設計,防止相互干擾雙繼電器執行掉電直通(輸入A到輸出1、輸入B到輸出2),關機時音分處于脫離狀態,不影響直通鏈路的阻抗匹配和傳輸性能
GPI/O和RS485接口,可連接報警設備
可定制使用高速模數轉換電路的基帶眼圖采集分析子系統,能對輸入和輸出的基帶信號進行高速采樣
恢復時基并形成簡單的眼圖以供實時傳輸質量分析(基帶失真及抖動),眼圖數據可聯網發送到監測系統呈現

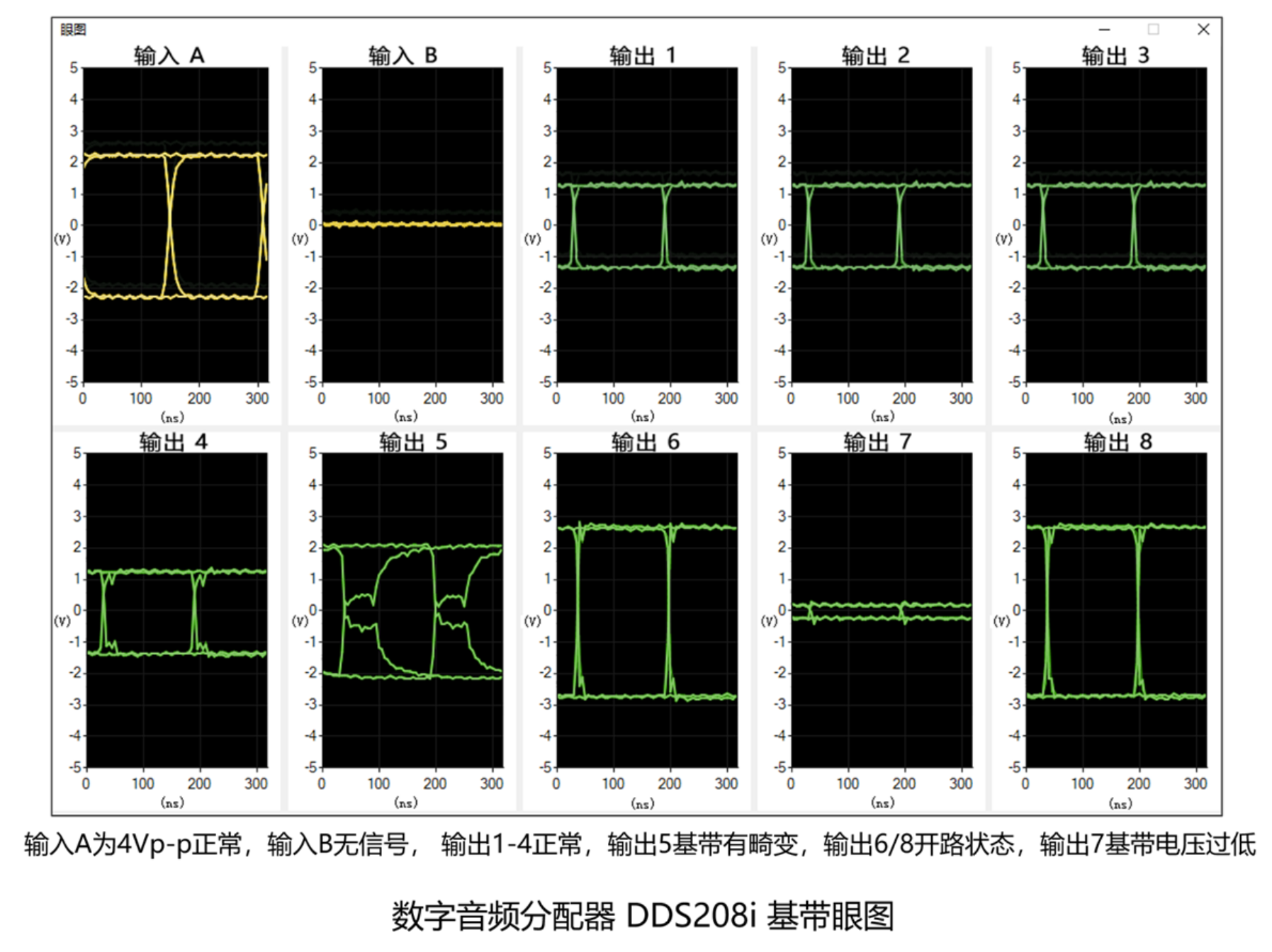

來自直播機房和去往發射環節的重要播出基帶鏈路,眼圖子系統可以做預警和故障分析依據
