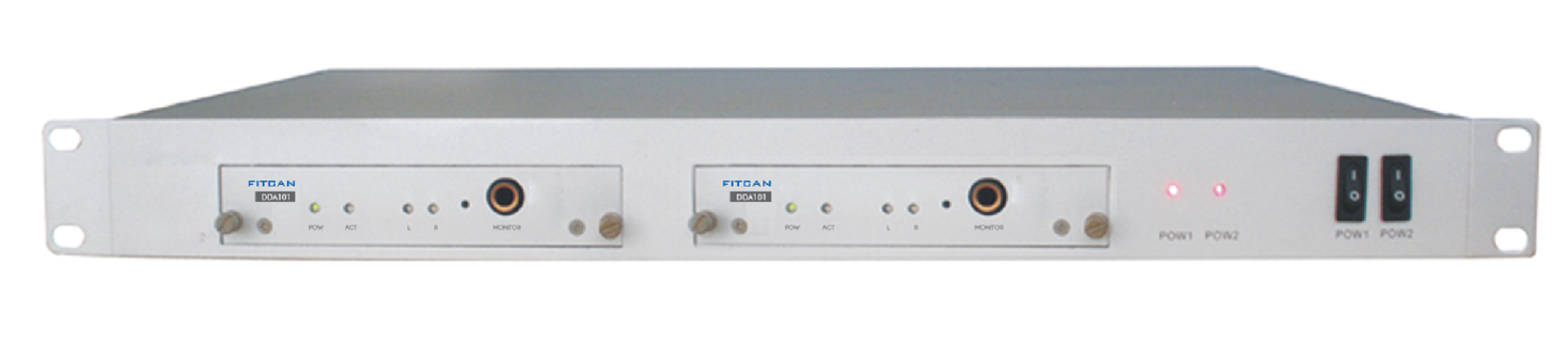

音頻D/A和A/D轉換器是為實現更好的機房集成化應用,將兩款轉換器設計成1U的標準機箱,一個機箱可同時插入2塊板卡,支持主備雙電源,可按需自由選擇D/A或A/D板卡。
DDA101是廣播級的數模轉板卡,DAD102是廣播級的模數轉板卡,均符合AES3(AES3-2009)及《GY/T 158-2000演播室數字音頻信號接口》標準。適合于在各類演播室、總控機房、發射臺使用。
DDA101
功能特點

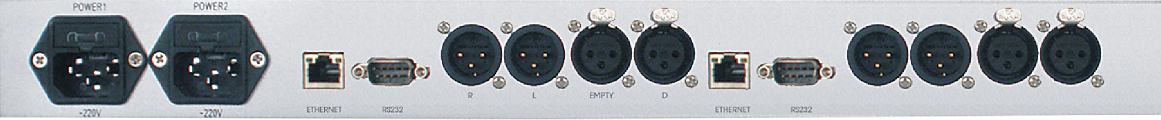

標準AES/EBU平衡輸入,XLR接口
模擬立體聲平衡輸出,XLR接口
AES/EBU失鎖報警,自動靜音
AES/EBU恢復保護
本機立體聲監聽輸出
板卡支持熱插拔
網絡和 RS232 接口,提供遠程管理軟件
技術指標
采樣率:48KHz
幅頻特性:±0.2dB(20-20KHz)
信噪比(非計權):≥ 85dB
總諧波失真加噪聲:< 0.01%
最大輸出電平: 24dBu
通道間隔離度:≥ 95dB
電平差: < ± 0.1dB
相位差: < ± 0.5°
輸入基帶靈敏度: ≤100mVp-p
DAD102
功能特點
模擬立體聲平衡輸入,XLR接口
標準AES/EBU平衡輸出,XLR接口
內置數字音頻,雙路AES/EBU輸出
通過軟件調整輸入?yún)⒖茧娖?
本機立體聲監聽輸出
板卡支持熱插拔
網絡和 RS232 接口,提供網絡遠程管理軟件
技術指標
采樣率:48KHz(內同步或WCK IN)
幅頻特性幅度:±0.2dB(20-20KHz)
信噪比(非計權):≥ 85dB
總諧波失真加噪聲:< 0.01%
最大輸出電平: 24dBu
量化比特值: 24bit
通道間隔離度:≥ 90dB
電平差: < ± 0.1dB
相位差: < ±0.5°
抖動: ≤ 0.005UI
輸出電壓:3-5Vp-p
